三相110系列

文章來源：admin 添加時間：2014-06-24

通用規格 (General specifications)
步距精度　　　　5%
溫　升　　　　80℃ Max
環境溫度　　　　-20℃~+50℃
絕緣電阻　　　　100M Ω Min 500VDC
耐　壓　　　　500V AC 1minute
徑向跳動　　　　最大0.06mm（450g負載）
軸向跳動　　　　最大0.08mm（450g負載）
技術數據(Specifications)

型號	基本步距角	機身長L(mm)	保持轉矩(N.m)	額定電流(A/phase)	驅動器電源輸入	轉子慣量(g.cm2)	電機重量	適配驅動器
3HB110-125	1.2°	124.5	6.5	2.5	AC220V3.5A	6000	5	YKA3722MA
3HB110-148		148	9.5	3.5	AC220V3.5A	9720	6.6	YKA3722MA
3HB110-182		182	13.5	3.75	AC220V3.5A	13560	9	YKA3722MA
3HB110-215		216	18	4	AC220V3.5A	17400	11.1	YKA3722MA

※ 以上僅為代表性產品，可按要求另行制作。
外形尺寸(Dimension)

備注：3HB110系列電機均采用6×30㎜平鍵，安裝法蘭厚度為12.5mm

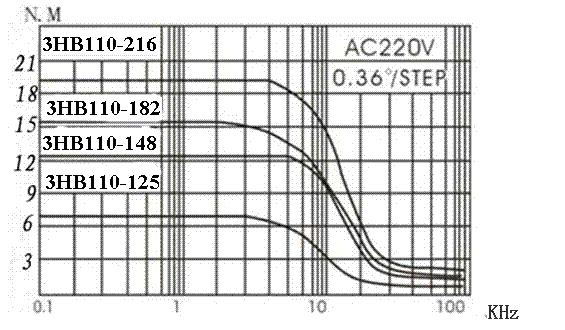

矩頻特性曲線圖(Frequency-torque characteristics)

注意事項：
1.電機安裝時務必用電機前端蓋安裝止口定位，并注意公差配合，嚴格保證電機軸與負載軸的同心度。
2.對于電機引線方式，如果客戶有特殊需求，請在訂貨前事先聲明，由廠家接好線，用戶不必自己改動。
